平面操作台的设计面板布局

　　平面操作台的形式一经确定，面板上显示器和控制器的合理布局就是关键问题。为了保证工作效率和减少人体疲劳，面板的设计原则应尽可能地让操作者不转动头部和眼睛，更不必移动操作位置，便可方便地操作，并可从显示器上获取全部信息。为此，面板区域的合理划分，控制器与显示器的合理配置就成为首要问题。下面具体介绍平面操作台的设计面板布局。

　　1、平面操作台面板的区域划分

　　实验结果表明：当视距为800mm时，人的正确认读时间与水平视野的范围的关系。由图中可看出，当水平视野在20°范围内为有效认读范围，当超过24°时，其正确认读的时间便急剧增加。因此建议常用的主要仪表应尽可能配置在视野中心3°范围内，一般性的仪表可布置在20°～40°范围内，次要的仪表可布置在40°-60°的范围内，80°以外的视野范围一般不允许布置仪表。

　　2、平面操作台控制器与显示器的布置方法

　　控制器与显示器的布置涉及问题很多，但就单项的控制器或显示器的布置一般可采用以下几种方法。

　　①按重要程度配置 即把最重要的控制器布置在最佳操作区域内，依次类推;把最重要的显示器布置在最佳的视域内，依次类推。

　　②按使用频率配置 即把经常使用的控制器布置在最佳操作区域内，把需要经常认读的显示器配置在最佳视区内。

　　③按使用顺序配置 即把控制器的操作顺序按人习惯动作(如水平方向习惯从左到右，垂直方向习惯从上到下等、的顺序进行配置。同时也把显示器的认读顺序按人的视感觉习惯顺序进行配置(如水平方向习惯从左到右，垂直方向习惯从上到下，周围方向习惯于按顺时针方向等、。

　　3、平面操作台控制器与显示器的配置原则

　　控制器和显示器在生产操作中常常是组合在一起使用的。两者配合得是否合理，将直接影响信息传递的速度和质量。一般来说，控制器与显示器的配置应遵循以下原则。

　　①空间一致性 是指显示器与控制器在空间相互位置关系的一致性。实验表明：图(a、的排列方式较好，图(b、的排列方式比图(a、稍逊。但如果是三排以上的显示器和控制器，建议一律采用图(b、的排列方式。

　　②运动一致性 是指同一对象的控制与显示，在运动方向上的一致性。一般旋钮顺时针为增加，反时针为减少。

　　③概念一致性 指控制器与显示器编码的意义要和其作用一致。例如用表示危险的红色指明制动，用表明安全的绿色标明运行等。

　　④通用定型性 通用定型就是人们长期形成的共同习惯，也称习惯定型。例如收音机顺时针旋转表示音量增大;电闸向上推表示"接通"、向下表示"断开";汽车的离合器踏板在"左"，制动器踏板在"右"等。

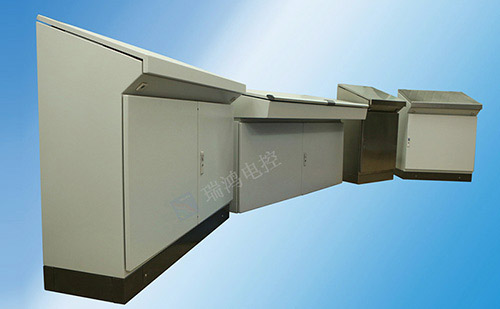

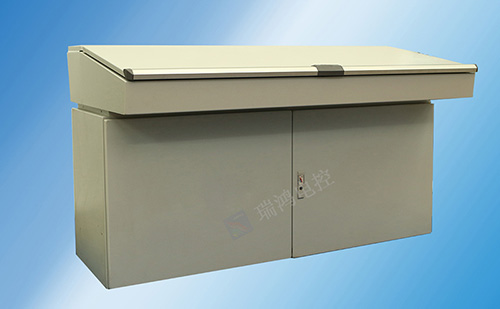

　　以上就是平面操作台的设计面板布局的具体介绍了，控制器与显示器的配置应尽可能遵守以上四项原则。若是彼此发生矛盾时，应综合考虑，权衡利弊后再进行配置。瑞鸿电控RP系列平面操作台采用模具与数控机床相结合的生产工艺，自动焊机满焊，在细节上与进口同类产品相似度接近100%，国家级权威机构防尘防水认证IP55，为进口替代及出口首选产品，广泛应用于工业控制及自动化领域。
