PLC控制柜自动与手动切换程序实现方法

　　当远程就地信号为1时，即表示现场的控制柜(箱)上的转换开关打到了远程位置，可进行PLC的自动控制;当其为0时，则表示是现场手动操作。为了实现程序内部的手动自动切换，就像远程就地信号一样，设置一个中间变量，这个中间变量作为程序手动单体设备操作的标志，是由上位机监控程序来赋值的，其值为1时，进行程序的单体设备手动操作;为0时PLC程序进行自动控制。由此可见，每一个自动控制中的设备都是在这两个条件下运行的。

　　我们用梯形图来实现一个电机和一个阀门的手自动切换功能，设置如下输入、输出IO标签和中间变量：

　　输出：电机启动START

　　电机停止STOP

　　阀门打开OPEN

　　阀门关闭CLOSE

　　输入：电机MCC柜远程就地信号RL_M

　　阀门控制柜远程就地信号RL_V 变量：电机启动条件A

　　电机停止条件B

　　阀门打开条件C

　　阀门关闭条件D

　　电机的上位机手动操作中间变量UP_MAN_M

　　电机的上位机手动操作启动UP_START_M

　　电机的上位机手动操作停止UP_STOP_M

　　阀门的上位机手动操作中间变量UP_MAN_V

　　阀门的上位机手动操作打开UP_OPEN_V

　　阀门的上位机手动操作关闭UP_CLOSE_V

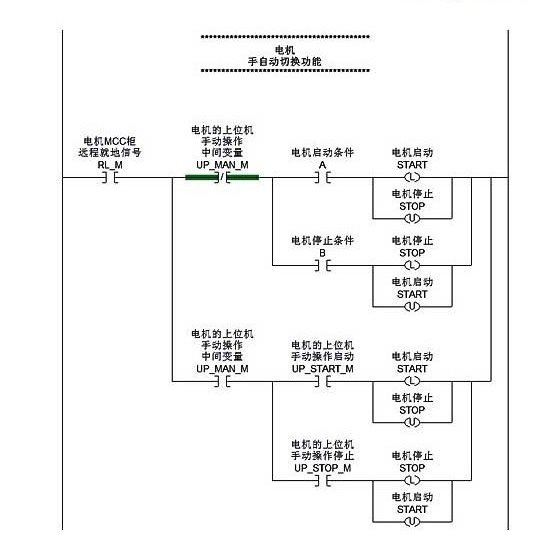

　　使用美国A-B公司用于Logix 5000系列PLC的RSLogix 5000编程软件的梯形图，程序如图1：

　　其中(L)为置位指令，(U)为复位指令。这里之所以用置位、复位指令，主要是考虑到启动(打开)条件和停止(关闭)条件可能是脉冲型的(例如上升沿脉冲)，需要保持(注：如果MCC中的控制回路使用了“启动-保持-停止”方式，那么采用脉冲输出比较合适，就像自复位式按钮一样。这里为了简化梯形图程序，没有这样做。有兴趣的读者不妨一试)。

　　电机启动或停止条件是自动控制时的联锁条件，上位机进行手动操作时，自动控制程序不能执行。同样就地操作时，PLC的程序控制也不能执行，程序可以根据需要将此时的电机启动和停止控制信号复位。阀门的控制也是一样。这样各个设备均可根据情况进行自动运行或手动操作。
