直流充电桩和交流充电桩的辨别方法

　　我们大家知道充电桩是给电动汽车”加油”的充电设施，学名叫“非车载充电机”。充电桩又分为交流充电桩和直流充电桩，那么交流桩和直流桩又有什么不同呢？

　　一、什么是充电桩

　　充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。

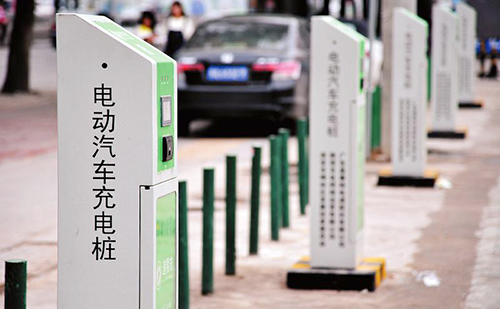

　　图1 路边的充电桩

　　充电桩目前分为交流充电桩和直流充电桩。交流桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电，功率一般较小(有7kw、22kw、40kw等功率)，充电速度一般较慢，故一般安装在小区停车场等地。

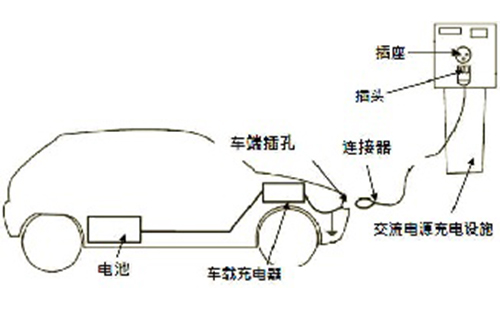

　　图2 交流充电示意图

　　直流充电桩(或称非车载充电机)则是直接输出直流电给车载电池进行充电，功率较大(有60kw、120kw、200kw甚至更高)，充电速度较快，故一般安装在高速公路旁的充电站。

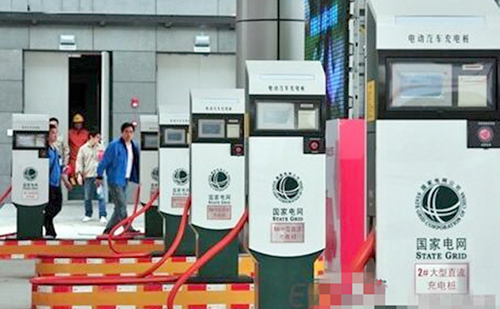

　　图3 直流充电示意图

　　那么从桩的外观怎么判断一个桩是直流桩还是交流桩呢?

　　一般来说，直流充电桩体型比较粗犷(由于内部有一定数量的AC-DC电源模块，功率越高，模块数量越多，桩体越大)，交流充电桩比较娇小。更明显的一点差别是：其枪头(充电线路)不一样，直流充电桩是9线插头，而交流充电桩是7线插头。

　　二、直流充电桩的充电线路

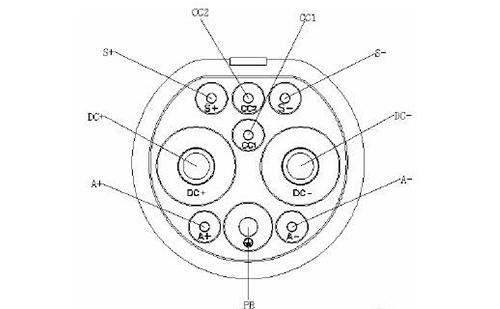

　　图4 直流充电示意图

　　如上图，直流充电桩输出由9根线组成，分别是：

　　直流电源线路：DC+、DC-;

　　设备地线：PE;

　　充电通信线路：S+、S-;

　　充电连接确认线路：CC1、CC2;

　　低压辅助电源线路：A+、A-。

　　直流充电桩就是通过这9根线给电动汽车进行充电，详细的充电流程我们将在后续的文章进行介绍。

　　三、交流充电桩的充电线路

　　如上图，交流充电桩输出由7根线组成，分别是：

　　交流电源线路：L1、L2、L3;

　　设备地线：PE;

　　中线：N;

　　连接确认线路：CC;

　　控制引导线路：CP。

　　交流充电桩就是通过这7根线给电动汽车进行充电。
