电气控制箱线路查找的步骤分享

　　随着社会朱断发展，电气控制箱为顺应市场需求，对于各种场合，如生活给水、消防喷淋增压、空调冷却循环、工业控制用泵、污水排放等都有相应的型号规格。控制电机功率范围：0.18~280KW。下面给大家分享电气控制箱线路查找的步骤。

　　1：核对箱体/箱体表面布局

　　比对台面/箱体表面、侧面的按钮仪表等的实际布局与图纸中的布局。注意检查：标牌、按钮、旋钮及灯的数量颜色等是否相同;标识内容是否一致;按钮、旋钮和灯的类型是否一致。(不同的部分注意用笔在图纸上或者箱体上标出)。

　　2：核对箱内/箱内主要元件的布局

　　检查箱内或箱内PLC、空开、电源、插座等主要元件的数量、型号、布局和图纸上的情况是否一致。(不同的部分注意用笔在图纸上或者箱体上标出)。

　　3：较对箱内/箱内主电路接线(220V、24V供电)

　　1)箱内/箱内220V电源供电进线端子上口到第一个空开上口(一般为2P空开，有1和3端)的连接，220V电源供电进线端子上口到220V电源指示灯的连接。

　　2)第一个空开下口(一般为2P空开，有2和4端)到端子(该端子用于其他220V空开的供电)上口的连接，该端子下口到其他220V空开上口(一般为2P空开，有1和3端)及部分220V端子上口的连接。

　　3)中提及的其他220V空开下口(一般为2P空开，有2和4端)到与之相连的端子上口的连接;

　　4)PS407、PS307电源模块24V的L+、M-与IM153接口模块的L+、M-的连接。

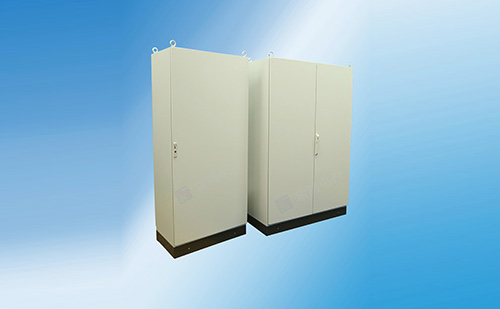

　　以上就是电气控制箱线路查找的步骤分享，瑞鸿电控设备(北京)有限公司生产提供的工业控制箱有：接线端子箱、精致控制箱、挂墙式控制箱、不锈钢控制箱、大型控制箱、户外控制箱等,我们的钣金工程师随时为您提供专业的控制箱项目设计服务，欢迎您的咨询。
